1. Introducción del equipo

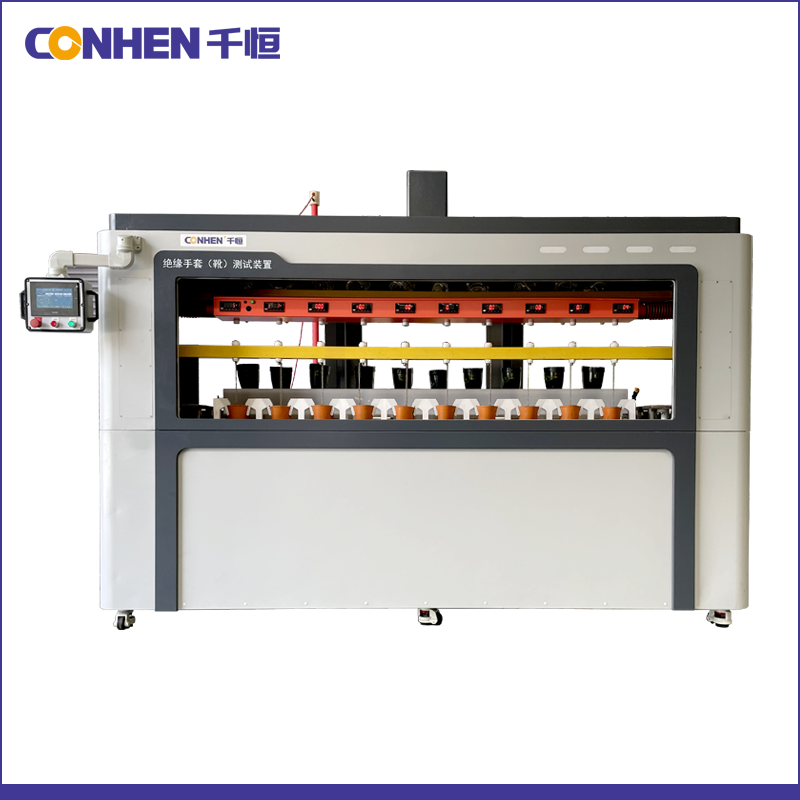

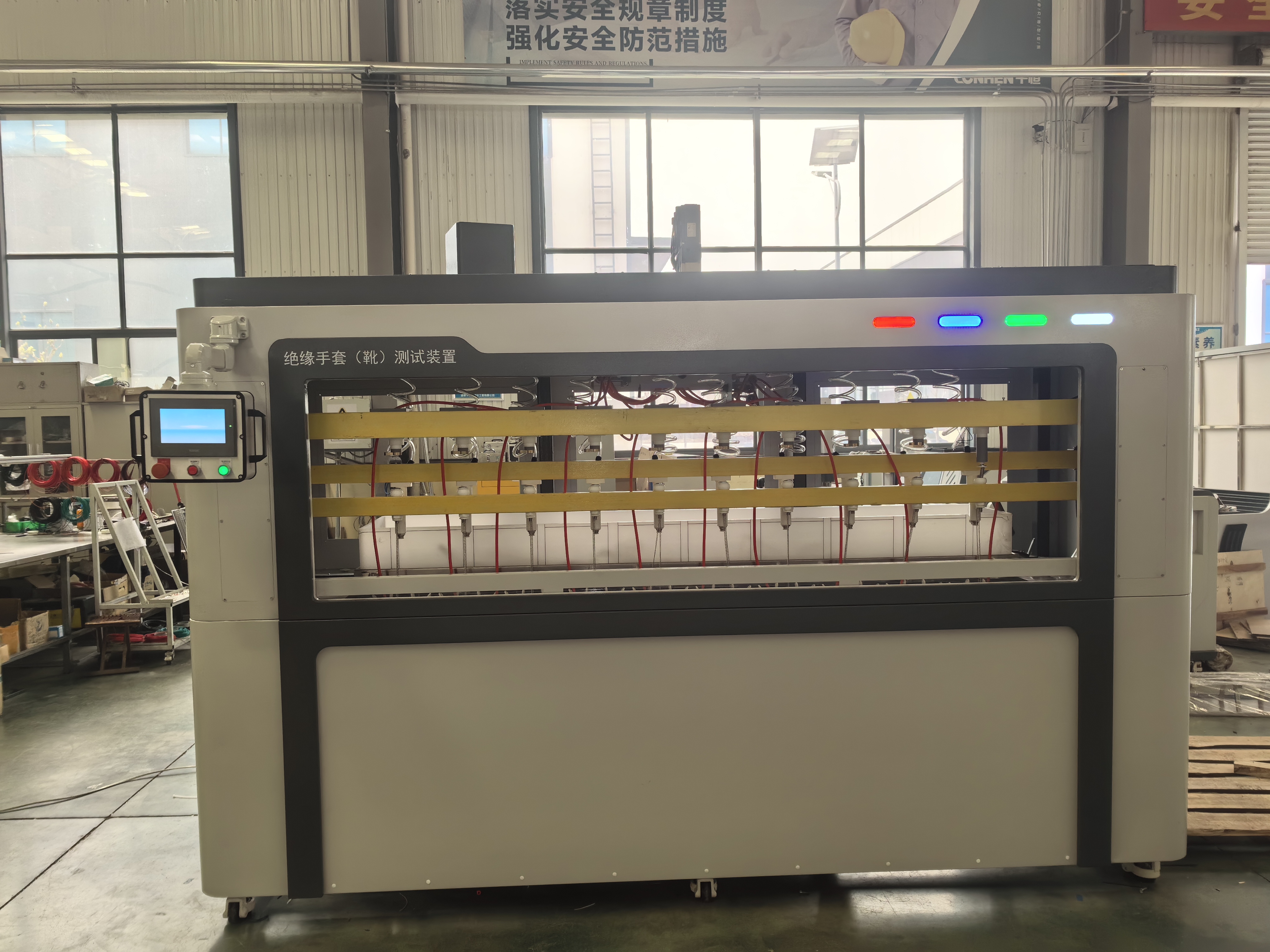

Dispositivo de prueba de guantes aislantes (botas) QH-JYX-50Es un equipo de prueba de voltaje soportado inteligente con rendimiento avanzado diseñado de acuerdo con los últimos estándares nacionales de la industria eléctrica. Este equipo adopta tecnología de controlador PLC, tecnología de red ISM 2.4G, combinada con una excelente operación de interfaz hombre-máquina, para que pueda usarlo cuando. usarlo. Fácil y práctico. Se puede utilizar paraBotas aislantes, guantes aislantes.Aislamiento a voltaje especificadoResistente a la presiónprueba de fuerzay auxiliarbienBotas aislantes, guantes aislantes auxiliares.bajo voltaje especificadocorriente de fugaLa prueba consiste en evaluar el nivel de aislamiento del producto, descubrir los defectos de aislamiento del producto probado y medir la capacidad de sobretensión. Es ampliamente utilizado en departamentos de fabricación eléctrica, departamentos de operación de energía, unidades de investigación científica y universidades.
Este dispositivo de prueba está conectado en red de forma inalámbrica con un medidor inteligente de miliamperios de alto voltaje para formar un dispositivo de prueba completo para equipos de seguridad auxiliares, que puede medir con precisión múltiples corrientes de fuga de alto voltaje. Al mismo tiempo, se pueden probar múltiples muestras de prueba en el. Al mismo tiempo, para evitar pruebas repetidas, este exclusivo uso de tecnología de ruptura de alto voltaje, la muestra con ruptura se puede separar del sistema de prueba de alto voltaje durante la prueba, y la muestra sin ruptura puede continuar probándose hasta la prueba. Se completa, lo que mejora en gran medida la eficiencia del trabajo de prueba. Dedicado a botas aislantes, guantes aislantes y otros equipos de protección de seguridad necesarios para la operación y mantenimiento de sistemas eléctricos, DL/T 976-2017"Procedimiento para pruebas preventivas de herramientas, dispositivos y equipos para trabajos en vivo.", DL/T 1476-2015 "Procedimientos de prueba preventiva para equipos de seguridad eléctrica",DL/T408-2017"Procedimientos de trabajo seguro en la industria eléctrica" estipula los métodos y ciclos de prueba para equipos de seguridad de uso común, como botas y guantes aislantes. La prueba de tensión soportada de botas aislantes y guantes aislantes tiene una duración de medio año. No se permiten averías durante la prueba y la corriente de fuga de las botas aislantes no supera el valor límite.
2. Parámetros del equipo
Características
1、pantalla de control de computadora, Controlador programable PLC automatización control eléctrico, con función automática de suministro y drenaje de agua.。
2. Colección de aislamiento síncrono de voltaje de alto voltaje, corriente de alto voltaje (equipada con monitoreo inteligente de medidor de alta corriente), voltaje de bajo voltaje y corriente de bajo voltaje, utilizando sensores de alta precisión y chips de adquisición de alto rendimiento.
3. La interfaz hombre-máquina adopta modos de operación de control de teclas parciales y totalmente táctiles, proceso de trabajo inteligente y modo automático y modo manual opcionales.
4. La interfaz independiente muestra alto voltaje,corriente de fuga,Los resultados de tiempo y tensión soportada, y la curva de alta tensión se muestran dinámicamente y la visualización es intuitiva y clara.
5. Sobretensión completa, protección contra sobrecorriente, protección contra descargas disruptivas, voltaje de salida autoajustable, límite superior de corriente de alto voltaje (marcaEquipado con inteligenciaMedidor de corriente de fugamonitoreo, disparo), límite superior de corriente de bajo voltaje y tiempo de sincronización.
6. Tiene una función de detección de retorno a cero y la prueba solo se puede realizar después de que haya regresado automáticamente a cero, lo cual es seguro y confiable.
7、La computadora controla el aumento y la reducción de voltaje y regresa automáticamente a cero. Puede mostrar la curva de voltaje, datos en tiempo real y el valor máximo de la corriente de fuga de cada estación y el tiempo de sincronización.。
8. Algoritmo de regulación de voltaje de aproximación, sincronización automática de resistencia de voltaje después de alcanzar el voltaje establecido y reducción automática de voltaje a cero una vez finalizado el tiempo.
9. Cuando se excede la corriente de bajo voltaje establecida, la salida de voltaje se corta automáticamente y el voltaje se reduce a cero. Cuando se excede la corriente de alto voltaje establecida, el dispositivo de conmutación de alto voltaje (alto voltaje inteligente opcional). monitoreo y disparo del medidor) puede desconectar el producto de prueba y continuar la prueba. Después de exceder el valor de protección contra descargas disruptivas, el voltaje volverá automáticamente a cero para protección.
10. Diseño antiinterferencias de software y hardware, múltiples medios antiinterferentes, se adaptan a entornos electromagnéticos hostiles.
11. El diagnóstico automático de errores facilita la búsqueda y solución de problemas, y el mantenimiento del equipo es sencillo y fácil de reparar.
12、tenerControl remoto por Ethernet en misma pantalla, enclavamiento de puertas, alarma de luces, timbres, etc.Función。Tiene función de comunicación de datos, puede comunicarse con el sistema de control del laboratorio y tiene la función de cargar y publicar datos.
Indicadores técnicos
1. Voltaje de entrada: AC220V±10% 50Hz±1
2. Salida de bajo voltaje: CA 0 ~ 220 V
3, Capacidad de salida: 10kVA
4, Salida de alto voltaje: 0~50kV
5, Rango de tiempo: 0~900s
6, Temperatura ambiente: -20 ℃ ~ 50 ℃
7, Precisión de voltaje ≤1% (FS)
8, precisión actual ≤1% (FS)
9. Método de control: control automático por computadora/control de avance lento manual
10. Método de entrada y drenaje: entrada y drenaje automáticos, inyección de agua cíclica
11. Método de advertencia: consola o dispositivo de enclavamiento de área de alto voltaje, alarma sonora y luminosa durante todo el proceso de aumento de voltaje
