1. Introducción del equipo
El banco de pruebas de cable aislante eléctrico QH-JYS-50 es un equipo de prueba de voltaje soportado inteligente con rendimiento avanzado diseñado de acuerdo con los últimos estándares nacionales de la industria eléctrica. Este equipo adopta tecnología de accionamiento eléctrico de control remoto, lo que hace que su uso sea fácil y conveniente. . Se puede utilizar para realizar pruebas de tensión soportada a frecuencia industrial en cables aislantes para evaluar si las capacidades de aislamiento de los productos cumplen con los requisitos estándar, descubrir defectos de aislamiento de los productos probados y medir capacidades de sobretensión. Es ampliamente utilizado en departamentos de fabricación eléctrica, departamentos de operación de energía, unidades de investigación científica y universidades.

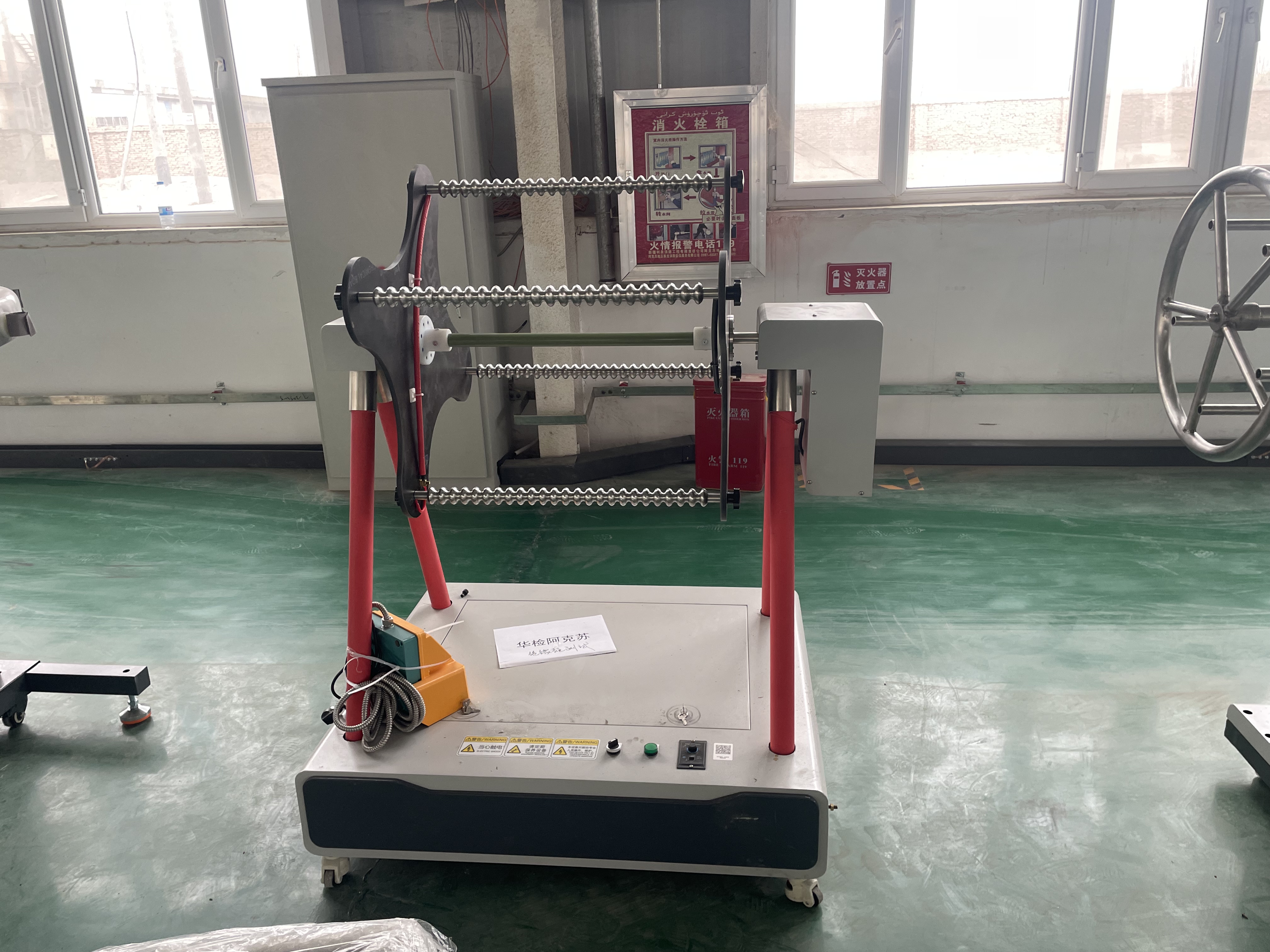

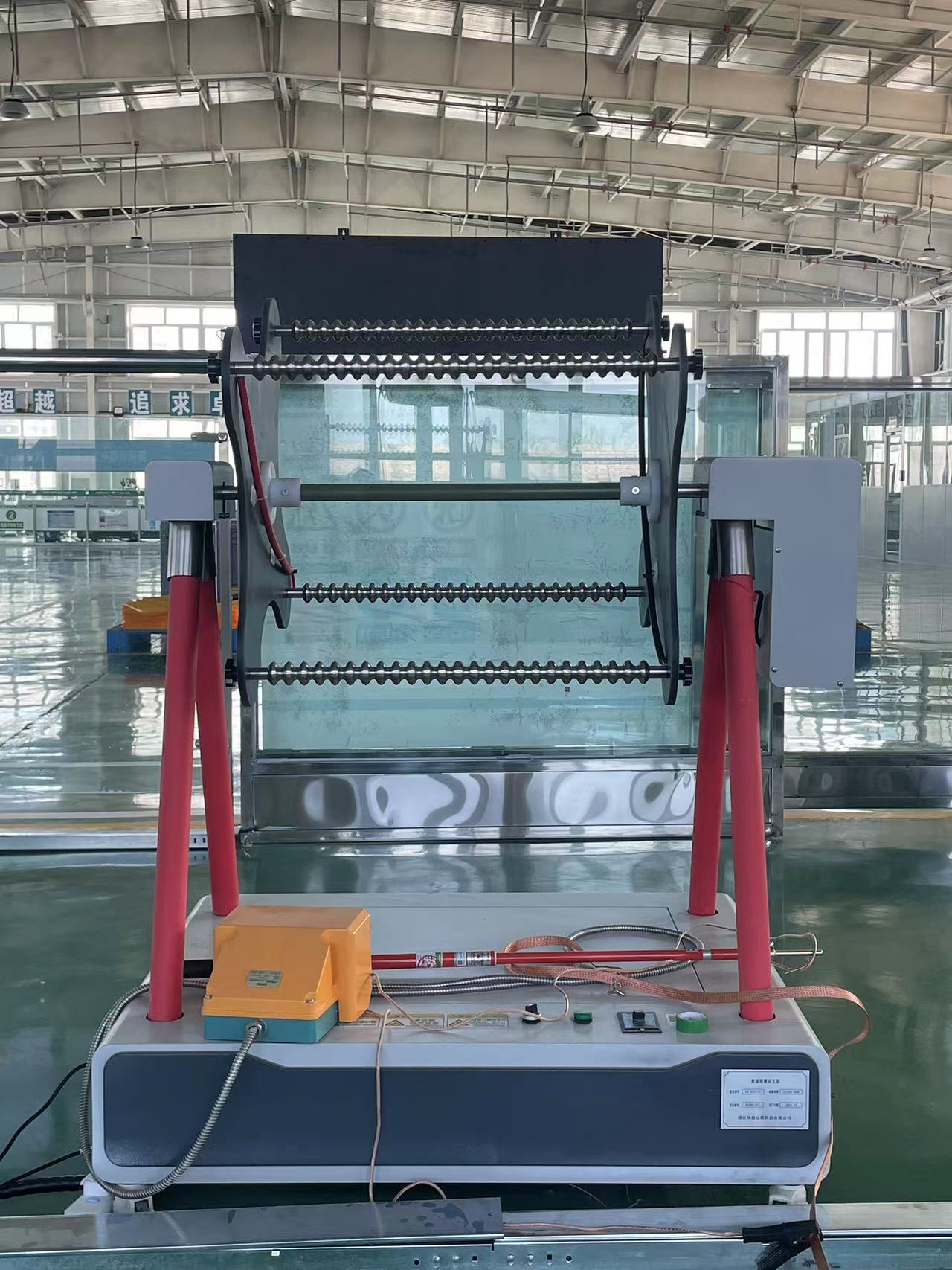

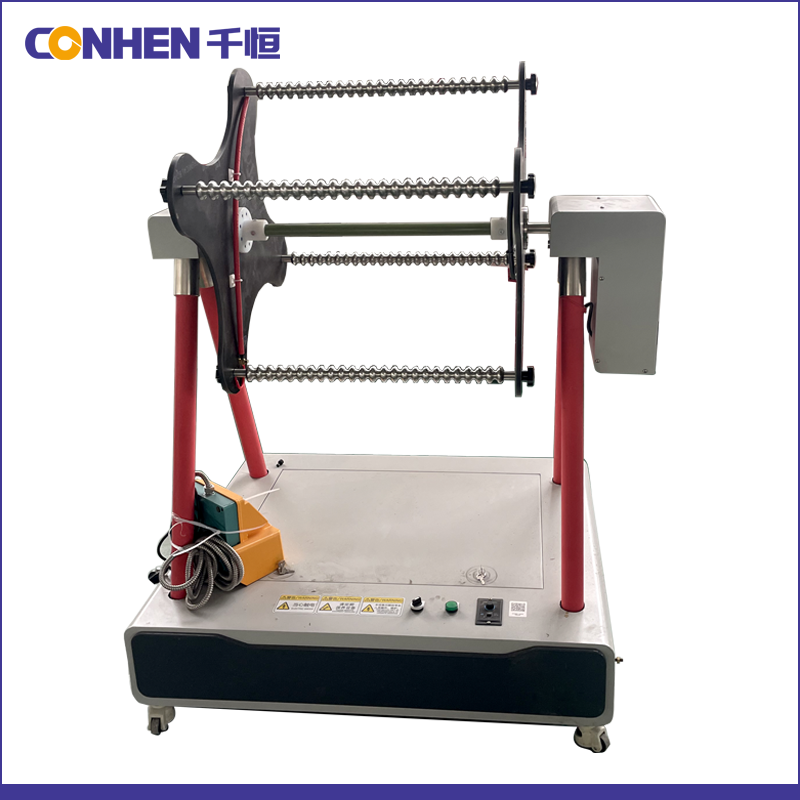

Este dispositivo de prueba consta de un motor giratorio y una base. El electrodo giratorio se compone de un electrodo de alto voltaje y un electrodo de tierra dispuestos de manera escalonada. El electrodo giratorio está procesado con ranuras para facilitar el enrollado del cable aislante. El electrodo giratorio es accionado por un motor, su velocidad es ajustable. Y puede girar hacia adelante y hacia atrás. Según DL/T 779-2001 "Herramientas de cuerda aislada para trabajos bajo tensión", DL/T 1476-2015 "Procedimientos de prueba preventiva para equipos de seguridad eléctrica", GB 13035-2003 "Cuerda aislada para trabajos bajo tensión" estipula los requisitos para cuerdas aisladas Método y ciclo de prueba: prueba de voltaje resistente, el ciclo es de medio año, no se permiten averías durante la prueba.
2. Indicadores técnicos
1. Voltaje de entrada: AC220V±10% 50Hz±1
2. Nivel de voltaje: 100kV
3. El electrodo giratorio tiene ranuras para facilitar el enrollado del cable aislante.
4. El electrodo giratorio se puede controlar eléctricamente hacia adelante y hacia atrás, y la velocidad es ajustable.
5. El mecanismo eléctrico se controla mediante pedal.
6. Muebles.
