1. Знакомство с оборудованием
Стенд для испытания изолирующих стержней с дистанционным управлением QH-JYG-110 на 110 кВ представляет собой интеллектуальное испытательное оборудование для испытания на выдерживаемое напряжение с улучшенными характеристиками, разработанное в соответствии с новейшими национальными стандартами энергетической отрасли. В этом оборудовании используется технология электропривода с дистанционным управлением, что делает его простым и удобным для вас. использовать. . Его можно использовать для испытаний выдерживаемого напряжения промышленной частоты на изолирующих стержнях и электроскопах напряжением ниже 110 кВ, чтобы оценить, соответствует ли изоляционная способность продукта стандартным требованиям, обнаружить дефекты изоляции испытуемого продукта и измерить устойчивость к перенапряжению. Он широко используется в электротехнических производствах, отделах энергоснабжения, научно-исследовательских подразделениях и университетах.

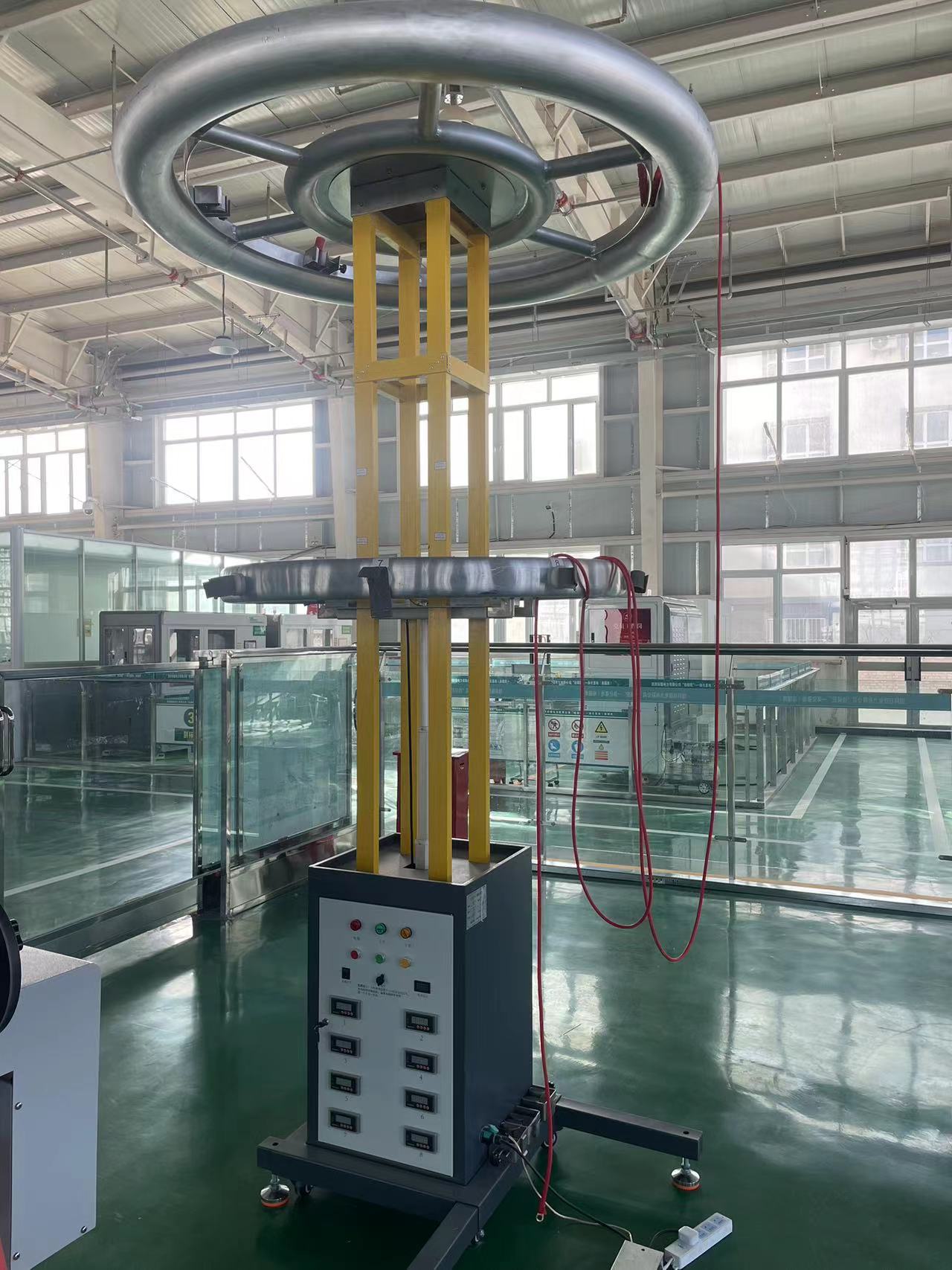

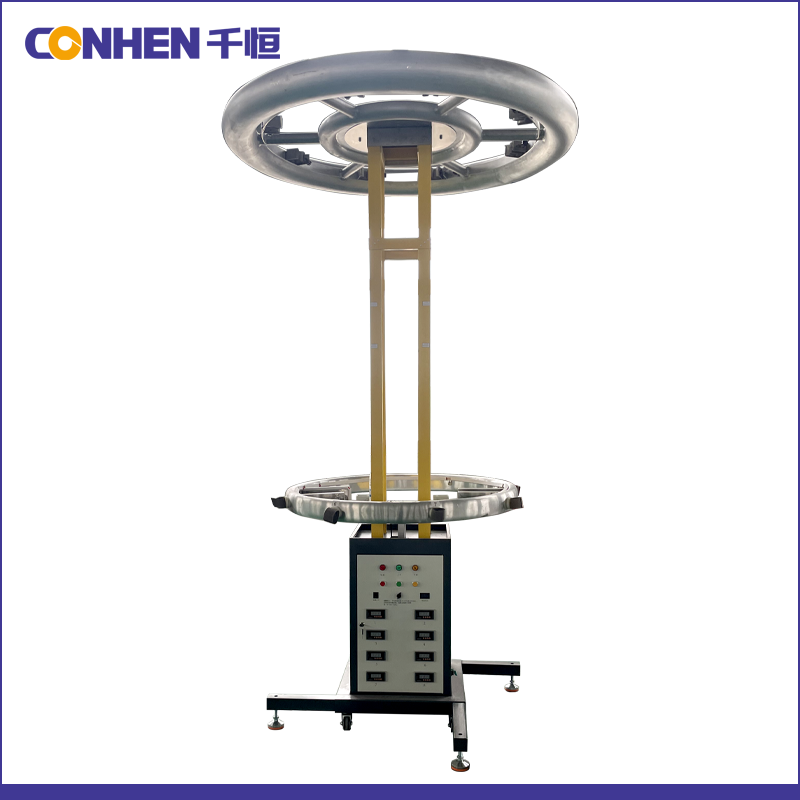

Это испытательное устройство состоит из левого и правого заземляющих электродов и среднего высоковольтного электрода. Расстояние между левым и правым заземляющими электродами и средним высоковольтным электродом можно дистанционно контролировать электрически, и на нем можно установить 8 групп испытуемых изделий. в то же время. В соответствии с DL/T 740-2014 «Емкостный электроскоп», DL/T 1476-2015 «Процедуры профилактических испытаний оборудования электробезопасности», GB 13398-2008 «Полые изоляционные трубки, изоляционные трубки, наполненные пеной, и твердая изоляция для работы под напряжением». Стержень» предусматривает метод и цикл испытаний изолирующих стержней и емкостных электроскопов: испытание выдерживаемым напряжением, цикл составляет один год, при этом пробой не допускается.
2. Параметры оборудования
1. Входное напряжение: 220 В переменного тока ± 10%, 50 Гц ± 1.
2. Уровень напряжения: 110 кВ.
3. Аутсорсинговый электрод: проводящий хлопок.
4. Средний высоковольтный электрод фиксирован, а левый и правый заземляющие электроды могут приводиться в движение влево и вправо с помощью электропривода.
5. Электрический механизм управляется с помощью кнопок и беспроводного пульта дистанционного управления, а также имеет систему точной настройки для облегчения точной регулировки расстояния.
6. Тестовый кронштейн имеет линейку, а регулировка расстояния интуитивно понятна и точна.
7. Подвижный.
