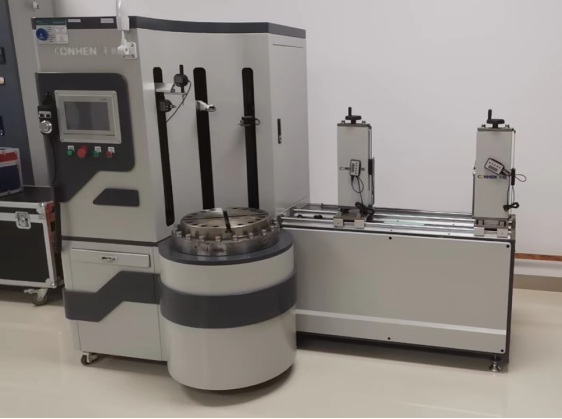

一、设备介绍
该设备主要是为快速对支柱绝缘子进行：（1）端面平行度检测（2）上下安装孔中心圆轴线间最大偏差（3）直线度（4）伞倾角（5）安装孔角偏差（6）结构高度（7）盘径的检测。

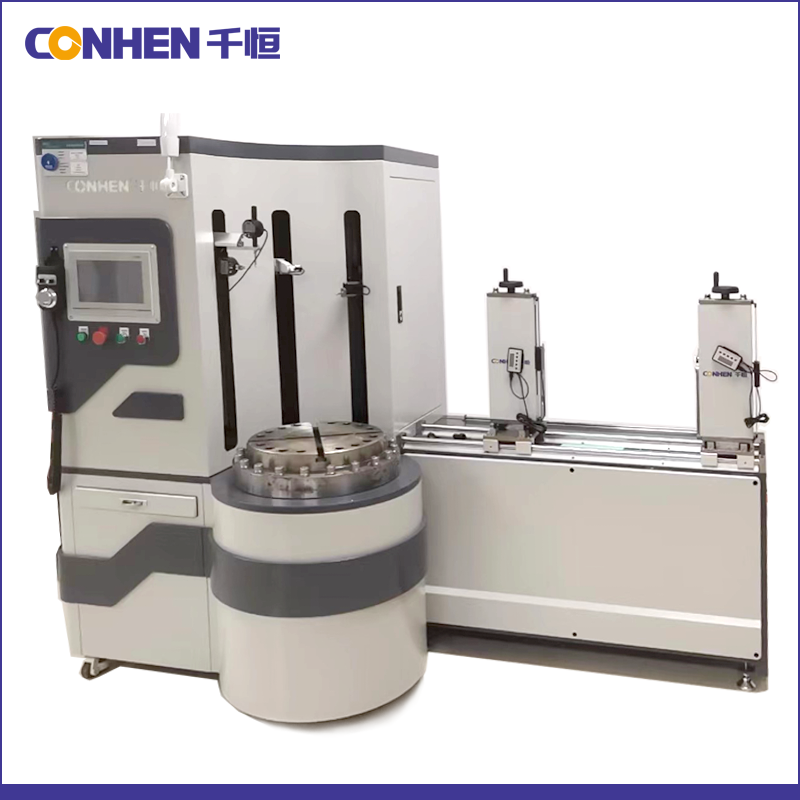

设备分为两个模块：立式测量模块和卧式测量模块。其中立式测量模块完成（1）端面平行度检测（2上下安装孔中心圆轴线间最大偏差（3）直线度（4）伞倾角检测，配套测量软件测量；卧式检测模块完成（5）安装孔角偏差（6）结构高度（7）盘径检测，为数码显示人工读取数值。
二、设备参数
立式模块
1、转盘直径：φ400
2、有效空间：500mm（可定制）
3、转盘旋转速度：0-2rpm无级可调
4、升降机构速度：500mm/min
5、平台平面度0.1mm
6、回转中心同心度0.1mm
7、控制方式：电脑控制/人工读数
8、产品固定方式：T型槽、螺纹孔或者过渡板
卧式模块：
1、外形尺寸：1000mm×500mm×1450mm
2、测量角度范围：4*90°
测量精度：±0.2° 重复性：0.1°
3、电源：9V碳性锌锰电池
4、升降标尺移动范围：0-300mm分辨率：0.01mm/0.0005〞（电池：3V CR2032）
5、适用金具法兰直径：≯600mm
6、结构高度测量范围：0-500mm
7、盘径测量范围：0-500mm
