一、设备介绍
根据GB/T 4056-2019《绝缘子元件的球窝连接尺寸》制作而成，适用于球窝联接的盘形和长棒形绝缘子串元件及其金属附件。
适用使用标准锁紧销(见GB/T25318-2019)的标准球窝联接系列尺寸，包括脚球、帽窝中涉及绝缘子安装的尺寸及其公差，也规定了检查这些尺寸所需的检查规的尺寸，以使绝缘子或金属附件具有互换性。
二、设备参数
1.联接通规：标记16、20、24、28、32共5件
2.帽规（球窝通止规）：

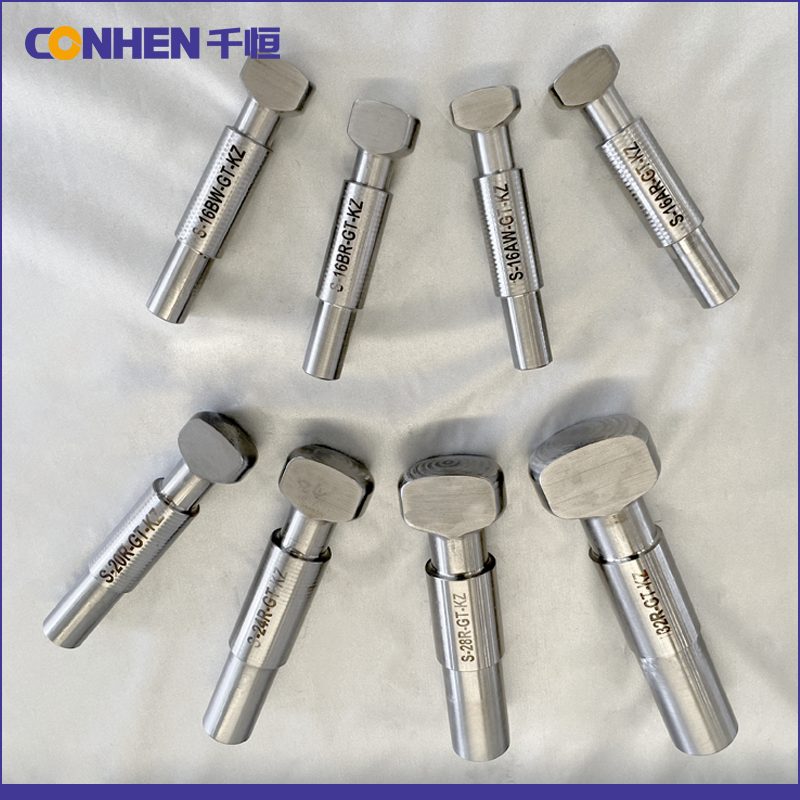

2.1帽窝的入口高度止规（左端）/帽窝的入口高度-入口宽度-颈部宽度通规：标记16AR、16AW、16BR、16BW、20、24、28、32共8件

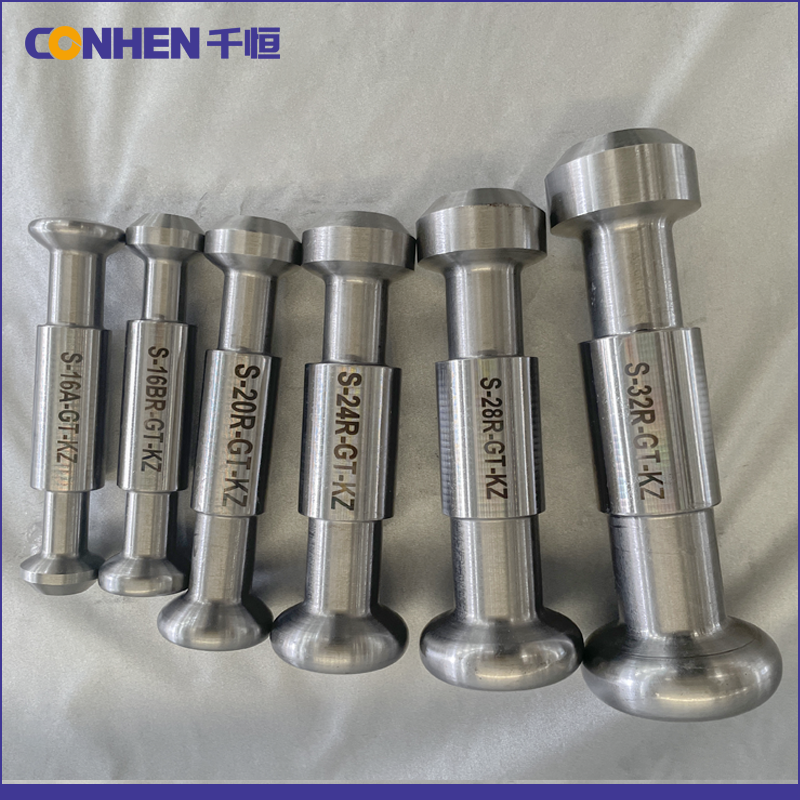

2.2帽窝内部高度-内部直径通规（左端）/颈部宽度止规：标记16A、16B、20、24、28、32共6件
3.脚规（球头通止规）
3.1脚球的球径止规/杆径止规/球高止规/球高-杆径-杆长通规/球径通规：标记16、20、24各1件共3件
3.2脚球的球径止规（上端）/脚球的球高-杆径-杆长通规：标记28、32各1件共2件
3.3脚球的杆径止规/球高止规：标记28、32各1件共2件
3.4脚球的球径通规：标记28、32各1件共2件
