一、设备介绍

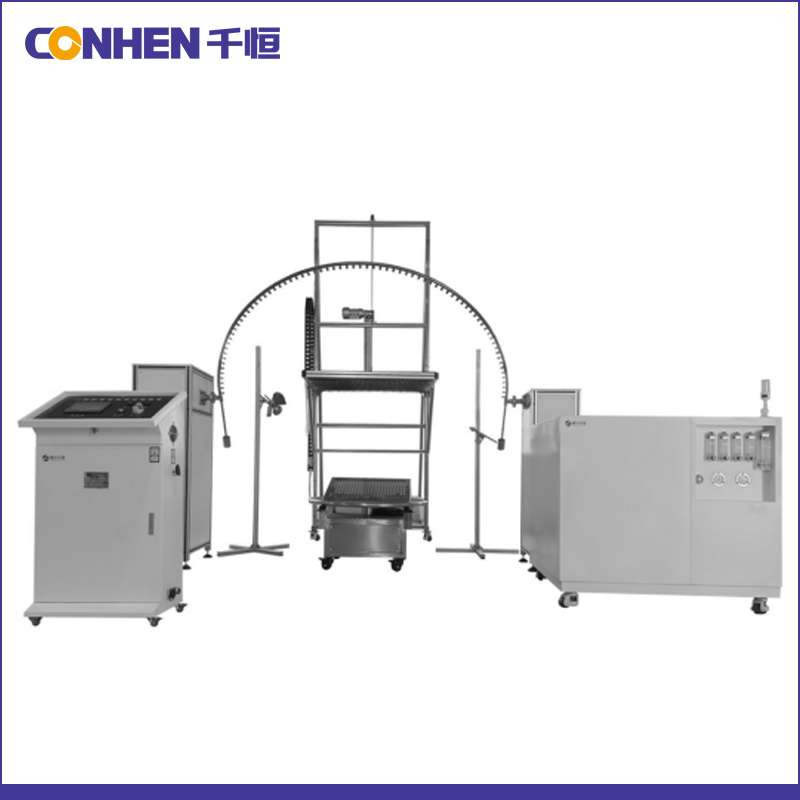

本套装置主要用依据国家标准GB/T4208-2008外壳防护等级试验（IP代码）中规定的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6六个等级的防水试验要求和条件设计生产。适用于产品外壳密封性能检测和防水可靠性验证，其中IPX1/2由滴水试验完成，IPX3/4由摆管淋雨和花洒试验完成，IPX5/6由冲水试验完成。
二、技术参数
1、IPX1/2滴水试验装置技术参数
1.1. 滴水面积： 1200×1000mm
1.2. 滴水盘高度可调范围： 200--1500mm
1.3. 雨滴直径： 0.5~4.5mm
1.4. 滴水孔径： ø0.4mm
1.5. 孔间距： 20*20mm（滴嘴可拆卸，便于清洁与更换）
1.6. 水流量：1~5L/min（可调）
1.7. 滴水量：1~5mm/min（可调）
1.8. 滴水箱高度：100mm
2. IPX3/4淋雨试验装置技术参数（含摆管和花洒）
2.1 摆管喷水孔径： ø0.4mm 间距：50mm
2.2 摆 管 内 径： ø26mm
2.3 摆管摆角幅度： ±60°、±90°、±180°（连续可调）
2.4 摆管半径： R1200， R600mmmm
2.5 摆管速度： 伺服电机调速
2.6 淋雨水压： 80-100Kpa(可调)
2.7 喷水孔流量： 0.067-0.074L/min／每孔(可调)
2.8 摆管结构： 龙门架式（可拆卸）
2.9 手持式花洒流量：10L/min
2.10 花洒参数：根据GB4208标准图纸制造
3.IPX5/6冲水试验装置技术参数
3.1 喷嘴内径：6.3mm（IPX5),12.5mm（IPX6)
3.2 水流量：12.5 ± 0.625L/min（IPX5),100 ± 5L/min（IPX6)
3.3 主水流喷水距离：离喷嘴 2.5m~3.0m 处直径约为 40mm 的圆
3.5 水压：按规定水流量调节
3.6外壳表面每平方米喷水时间：约 1min
4、IP1X-IP4X探针探棒套组（可选配）
IP防外物浸入设备需配置IP1X-4X探针探棒，包含试验指和棒，通电回路装置，高精度推拉力试验针等
