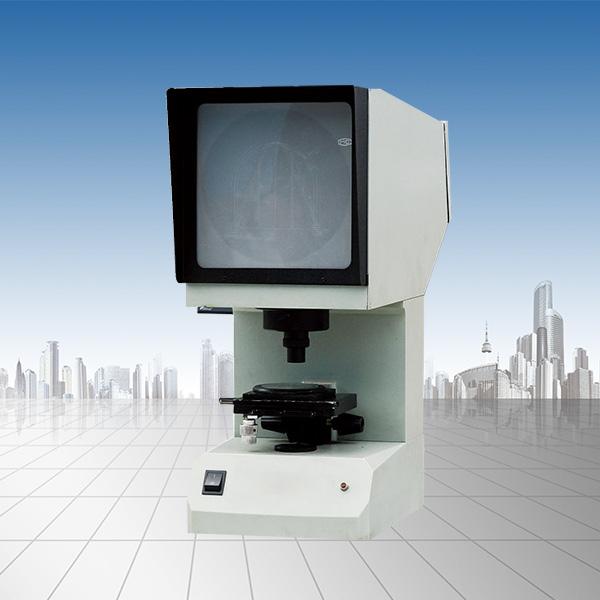

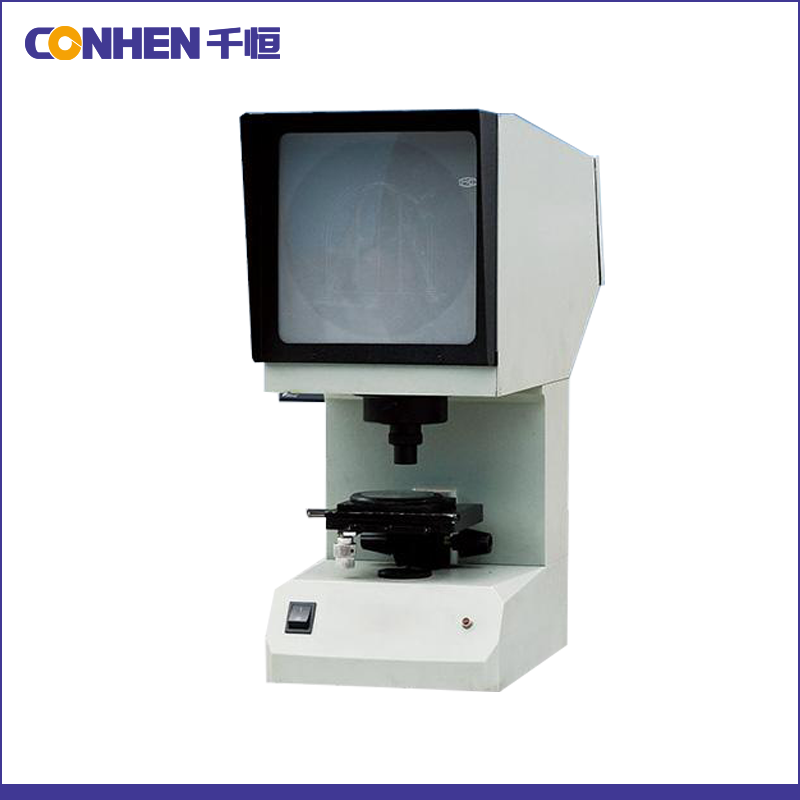

一、设备介绍
该机是根据GB/T229-2007《金属夏比缺口冲击试验方法》、ASTM E-23中对冲击试样缺口检测要求而设计开发的，是用于检测冲击试样缺口制作是否合格的重要设备。
利用光学投影的原理将被测的冲击试样U型和V型缺口与投影仪上的标准板图进行对比以确定被检测的冲击试样加工是否合格，该设备操作简便，检查对比直观、效率高，是冲击试样加工过程中必备的检测设备。
二、设备参数
1.放大倍数50×
2.物镜放大倍率2.5×
3.投影物镜放大倍率20×
4.投影屏尺寸ф200mm
5.工作台尺寸方工作台（110×125）mm， 圆工作台Ф90
6.工作台位移纵向±10mm，横向±10mm，升降±12mm(无刻度)
7.工作台转动范围0～360о（无刻度）
8.光源卤钨灯12V/100W
9.电源200V/50HZ/150W
10.外形尺寸515×224×603mm
11.重量约20kg
