一、主机结构
计量表箱外壳冲击载荷试验机主要是针对低压计量箱冲击载荷试验的专用设备。
不同能量的试验跌落高度不尽相同，对于本装置具有2J、5J、10J、20J、50J碰撞能量。其跌落高度自动调整，自动防二次冲击。

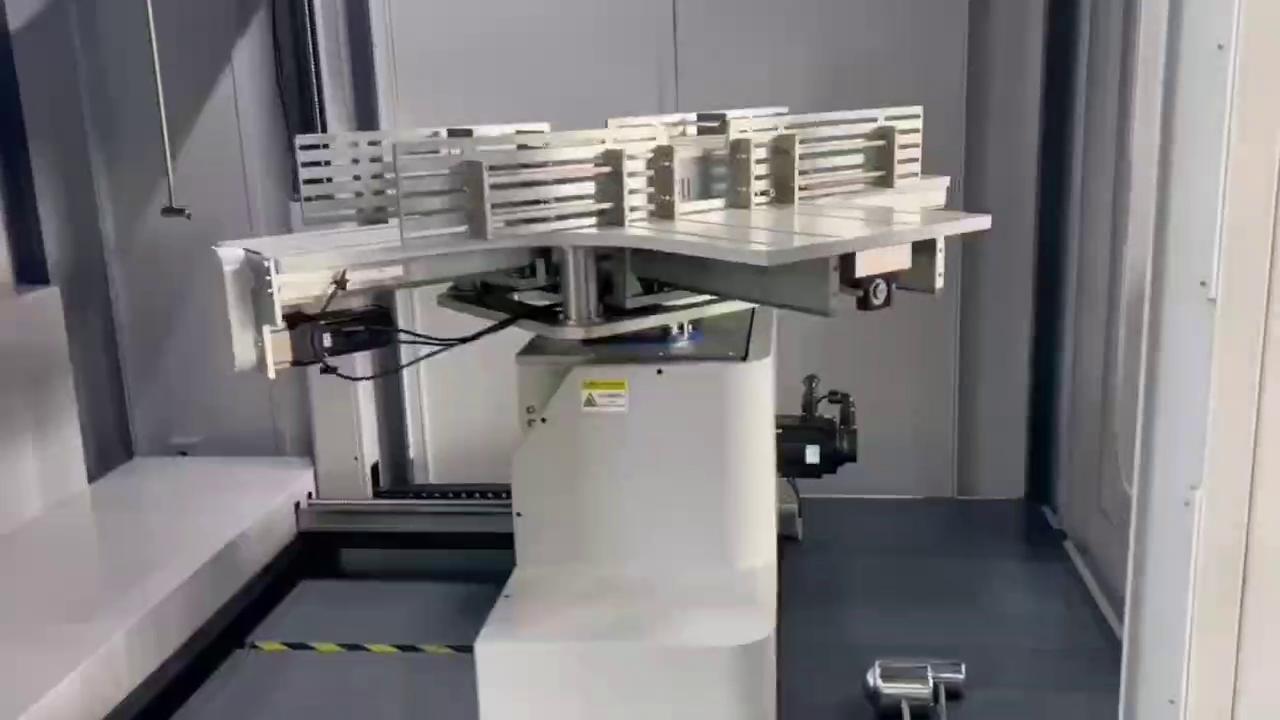

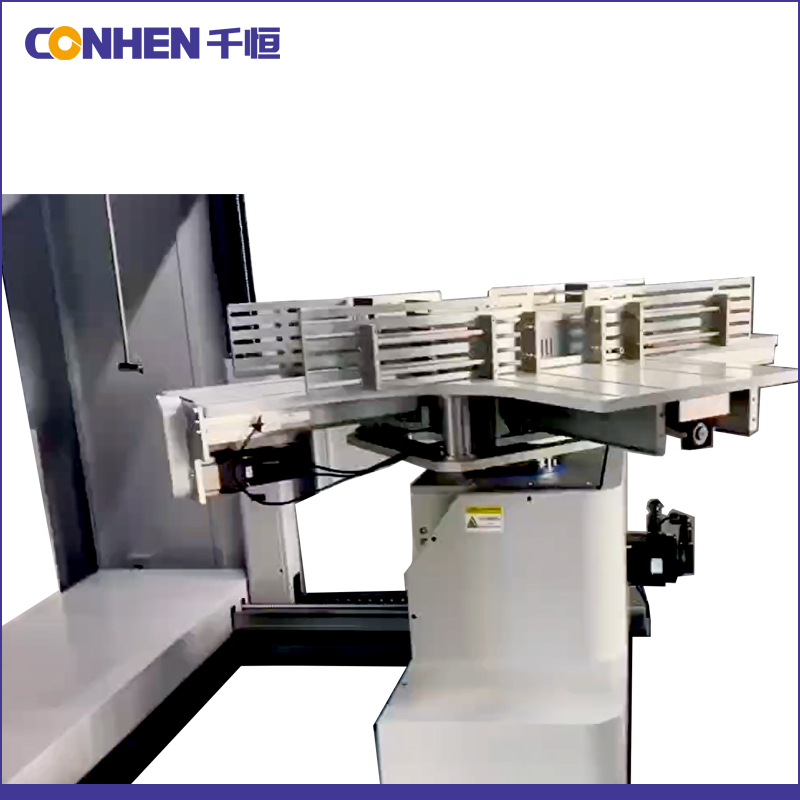

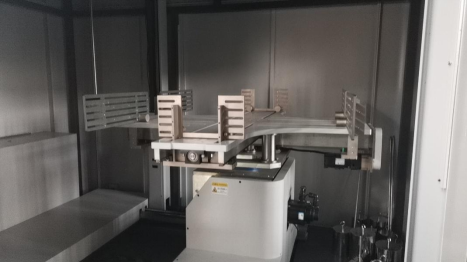

通过四方向旋转托盘完成对计量箱的夹持固定，旋转托盘由伺服电机驱动高精密中空旋转平台完成360°旋转，通过伺服电机对计量箱自定心夹紧，根据软件设定自动完成计量箱多面冲击试验
二、主要参数
1. 主机尺寸:3600*2500*3100mm
2. 主机电源:AC220V 1kW 50Hz
3. 主机框架:框架式
4. 整机质量:3200kg
5. 额定撞击能量:2J、5J、10J、20J、50J（另有10J尖锤）
6. 摆锤高度调节范围:0-1300mm
7. 试样夹持范围:620x350x120-1450x1200x200 (mm)
8. 适用最大箱体高度:≤1450mm
9. 台面转角范围：0°-360°
10. 翻转角度：90°
11. 摆锤质量精度:±1%
12. 状态指示:LED指示灯
13. 相对高度定位:摆锤挡杆自定位
14. 摆锤定位:电磁铁吸附，全自动控制
15. 释放方式：无线电动
16. 升降方式：无线电动，300mm/min
17. 摆锤机构:防二次回弹结构
18. 高度调节机构:丝杆调节，全自动控制
19. 安全防护:360°全方位安全防护
