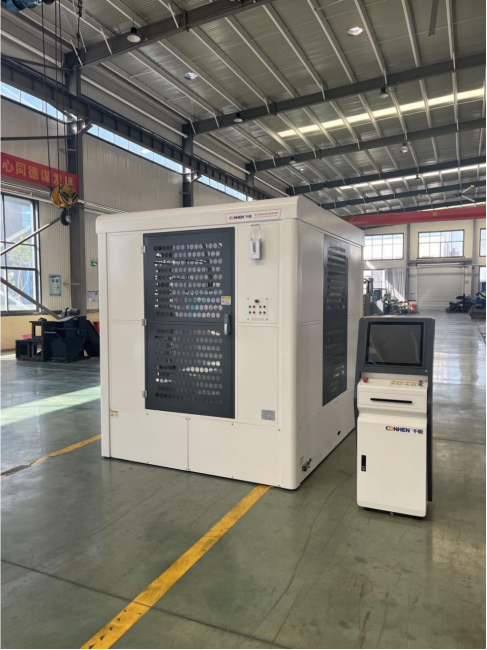

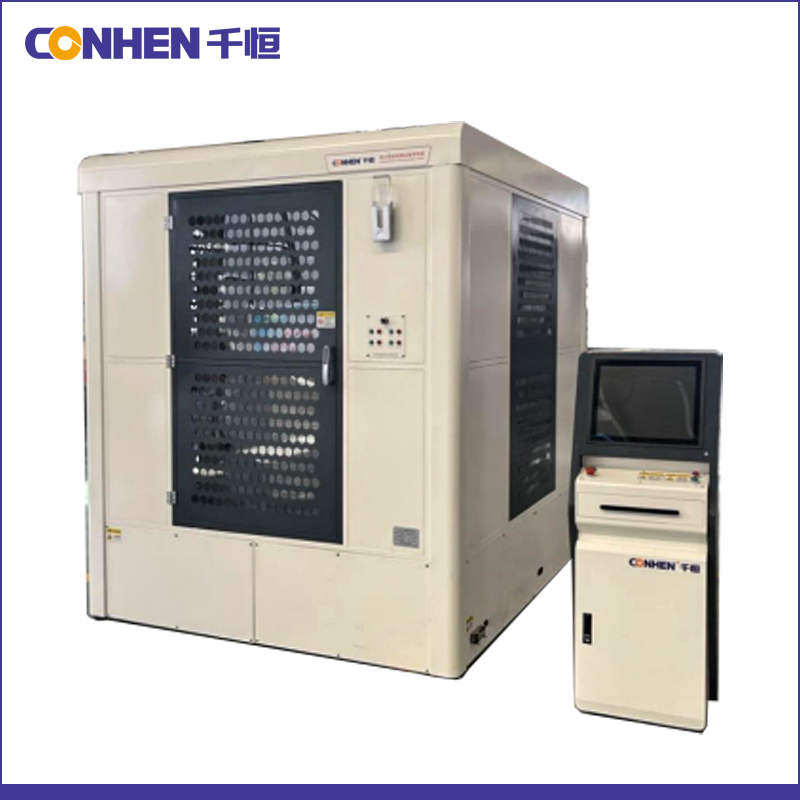

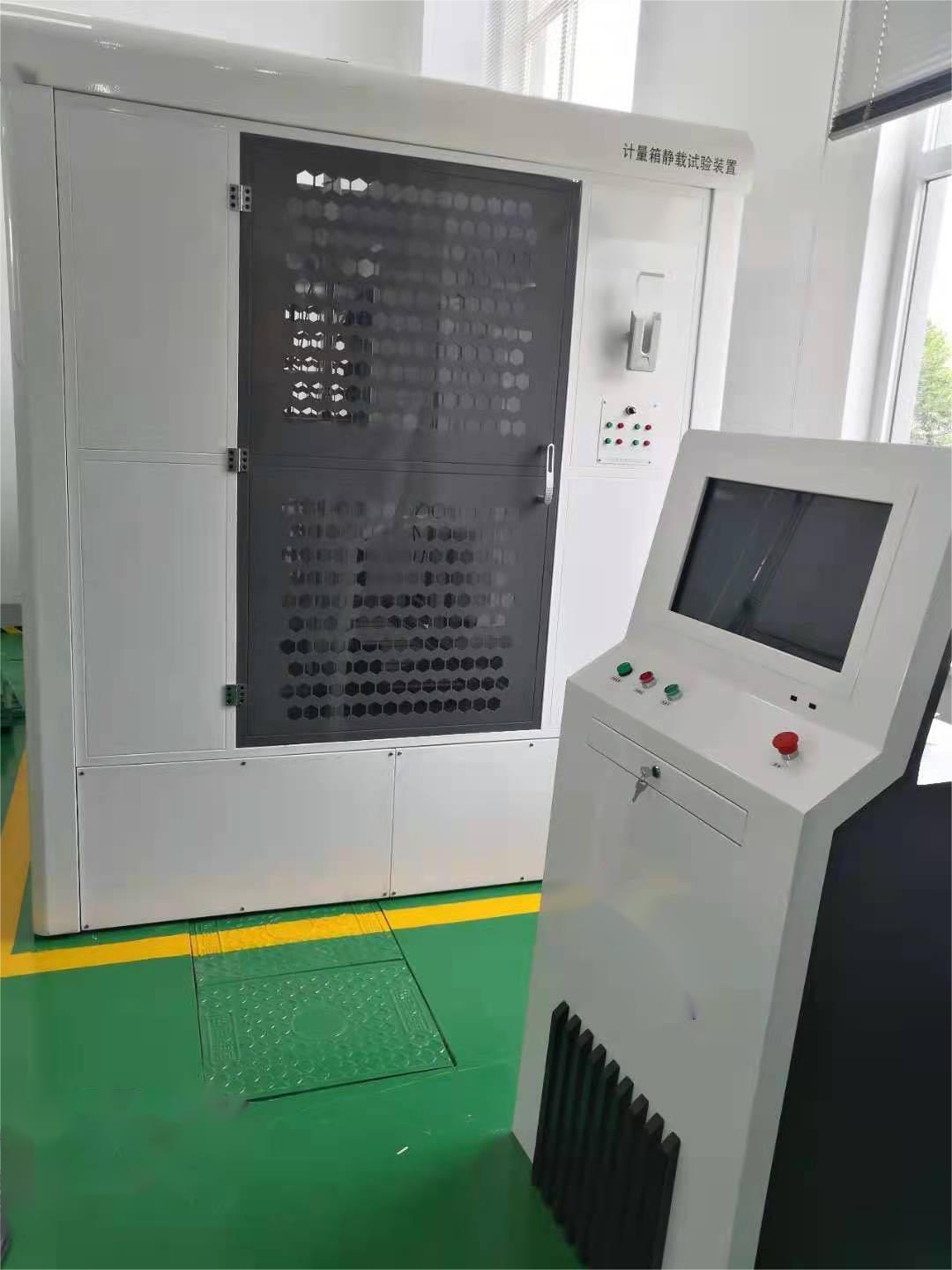

一、功能概述
该设备系根据GB/T7251.5-2008 版标准第 8.2.101.1.1 耐静力验证方法 和8.2.101.1.3 耐扭力验证方法测试设计，用于模拟除嵌入式以外的所有类型的户外电缆连接的变电站配电盘、户外变压器安装的变电站电缆配电盘和电缆分线箱上进行外壳前后拉力试验和顶部的扭力试验，目的是考核低压成套开关设备在经受以下机构强度测试后是否能够经受IP34D 防护测试。且门和闭锁依然可以正常工作，内部仍能保持电气间隙。对带金属外壳的成套设备，是否因测试而导致成套设备外观变形而引起带电部件与外壳有所接触。此设备外形美观，操作简便，是各电网和科研单位首选的测试设备。
二、功能参数
1. 显示和控制：采用PLC 可编程电气化控制，7 寸彩色触摸屏触控，智能化操作；
2.加力方式：伺服电机与精密减速机驱动滚珠丝杆施加加载力；
3.加载力值：0-2000N推力、拉力双向测量，扭力施力值：2*1000N，扭力角钢可夹持截面：200-1500mm；
4.加载行程：700mm
5.量程：测试空间 0~500mm；
6.加力机构垂直方向调节范围： 300-1100mm；
7.加力机构水平方向调节范围： 1500mm；
8.试品扭转机构：伺服电机控制、力值可调可控；
9.被试品最大尺寸（高*宽*深）：1070＊1330＊170mm；最小尺寸（高*宽*深）：430＊220＊110mm。
