—、结构、性能
参照标准：GB 7251.5-2008 低压成套开关设备和控制设备第5部分：对公用电网动力配电成套设备的特殊要求

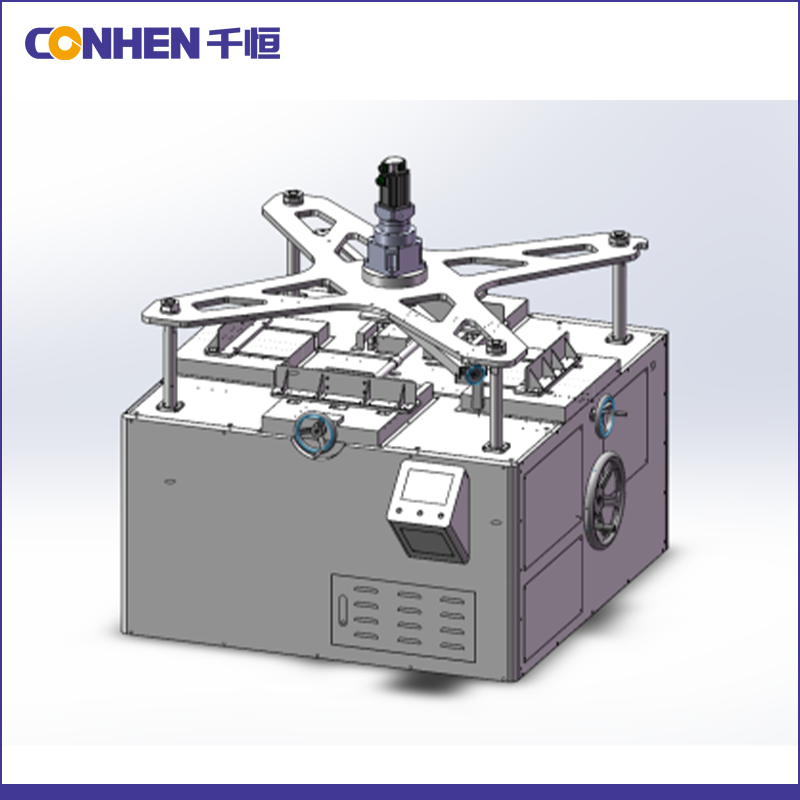

试验机主机机身采用四立柱结构，采用伺服电机配减速机作为动力输出，带动扭转横梁扭转，通过传感器、固定工装，对计量箱的指定位置（详见下图）施加1000N的力，持续30s。
二、主要技术指标
1. 额定试验负荷：满足1000 N 30s试验
2. 试验力测量范围及精度：1%～100%F.s.
3. 力分辨率：0.01kN
4. 力示值准确度：±0.5%/±1%
5. 位移测量范围：全加载行程
6. 产品高度范围：100-300mm(可按提供试样定做)
7. 产品尺寸范围：620×350×120mm-1166×1000×180mm
8. 产品夹持方式：手轮手摇，可选配伺服自动夹持
9. 控制模式：伺服电机恒试验力控制
10. 试验力保持点及保持时间：任意设定
11. 设备主机外形尺寸：1700×2000×2000(mm)
12. 设备总功率：2kW/220V
13. 设备总重约：1.3T
